Серия ТТHS

Водоохлаждающие установки «Ангара» серии ТТHS разработаны для установки в помещении и на улице и обеспечивают охлаждение воды в соответствии с холодопроизводительностью. Чиллеры серии ТТHS производятся согласно стандартам качества ISO 9001:2008. Установки поставляются в полностью готовом к инсталляции виде. На заводе производится подключение всех частей установки, производится заправка масла и холодильного агента, проводятся необходимые тесты. Все части оборудования соответствуют существующим директивам ЕС по безопасности и экологичности: Machinary Directive [MD): 98/37/ЕС: ТР/ТС 01О /2011 Low Voltage Directive [LVD): 73/23/ЕЕС: ТР/ТС 004/2 011 Electromagnetic Compatibility Directive [ЕМС): 89/336/ЕЕС: ТР/ТС 020/2011 Pressure Equipment Directive [РЕО): 97/23/ ЕС: ТР/ТС 032/2013.



Компрессор. От одного до шести герметичных спиральных компрессоров от мировых брендов. Компрессоры оборудованы запорными вентилями на всасывании и нагнетании, подогревателем картера, виброгасителями, защитой мотора и температурными датчиками.



Конденсатор. Воздушный микроканальный конденсатор. Осевые вентиляторы с прямым приводом обеспечивают высокую производительность и низкий уровень шума.



Испаритель. Кожухотрубный испаритель с непосредственным кипением изготовлен из специальных медных трубок, вальцованных в стальные трубные решетки. Такая конструкция позволяет обслуживать и промывать съемный блок труб. Испарители изготавливаются согласно стандартам EN 14276-1 и EN 134445, спроектированы для охлаждения воды и растворов гликолей. Наружная поверхность испарителя и всасывающая линия изолированы специальными материалами, имеющими необходимую толщину.



Электрическая панель управления. Панель управления изготовлена со степенью защиты IР54. Для автоматической и безопасной работы установки электрическая панель разделена на двух блоков: силовой блок и блок управления. Электрическая панель оборудована необходимым количеством контакторов, предохранителей и выключателей. Электрическая панель подключена согласно стандарту, EN 60204-1.



Питание: 3ф/400В/50Гц.



Микропроцессор. На цифровой панели выводятся все необходимые данные: температура входящей и выходящей воды, давление хладагента во всасывающей и нагнетательной линиях, перегрев, рабочее время компрессора, все ошибки, выдаваемые системой, история всех сбоев. Микропроцессор контролирует работу вентиляторов конденсатора в зависимости от температуры окружающего воздуха и время работы каждого компрессора установки, обеспечивая более  эффективную  работу  установки.



Компоненты холодильного контура. Для автоматической работы установки применяются электронный ТРВ, фильтр осушитель, смотровое стекло, соленоидный вентиль, обратные клапана.

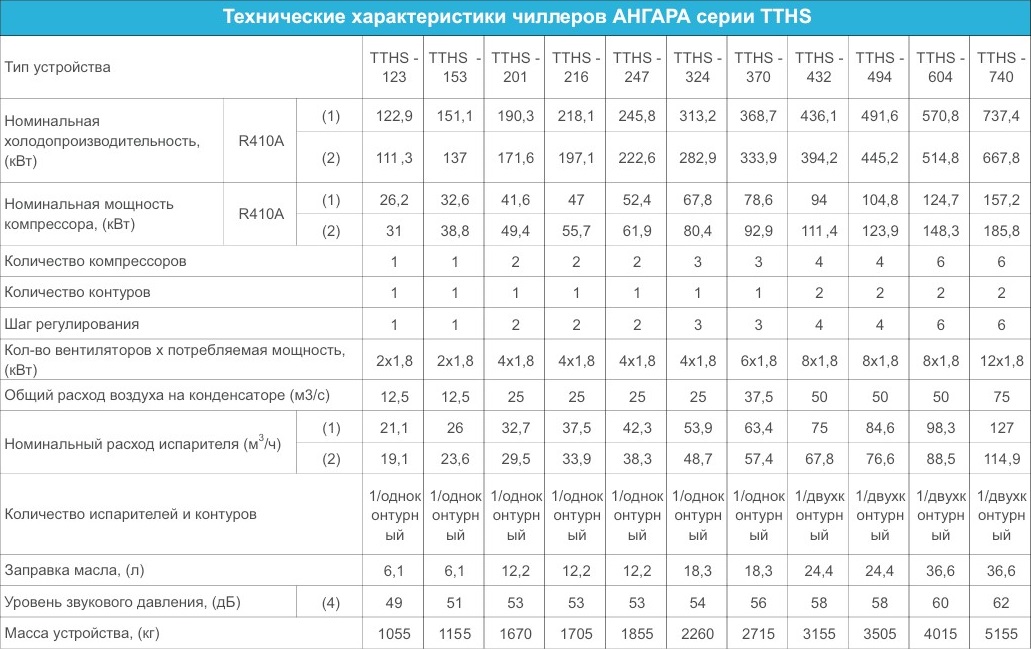

Технические характеристики чиллеров АНГАРА





Тип устройства			TTHS - 123	TTHS  - 153	TTHS - 201	TTHS - 216	TTHS - 247	TTHS - 324	TTHS - 370	TTHS - 432	TTHS - 494	TTHS - 604	TTHS - 740
			EBHS- 40.1	EBHS- 50.1	EBHS- 30.2	EBHS- 35.2	EBHS- 40.2	EBHS- 35.3	EBHS- 40.3	EBHS- 35.4	EBHS- 40.4	EBHS- 30.6	EBHS- 40.6
Номинальная холодопроизводительность, кВт	R410A	(1)	123,4	153,4	201,4	216	246,8	324	370,2	432	493,6	604,2	740,4
		(2)	111,2	138,2	182,4	194,6	222,4	291,9	333,6	389,2	444,8	547,2	667,2
Номинальная мощность компрессора, кВт	R410A	(1)	26	32,7	43,2	45,8	52	68,7	78	91,6	104	129,6	156
		(2)	31,2	39,1	51,6	55,2	62,4	82,8	93,6	110,4	124,8	154,8	187,2
Количество компрессоров			1	1	2	2	2	3	3	4	4	6	6
Количество контуров			1	1	1	1	1	1	1	2	2	2	2
Шаг регулирования			1	2	2	2	2	3	3	4	4	6	6
Кол-во вентиляторов х потребляемая мощность, (кВт)			2х1,8	2х1,8	4х1,8	4х1,8	4х1,8	4х1,8	6х1,8	8х1,8	8х1,8	8х1,8	12х1,8
Общий расход воздуха на конденсаторе(м3/с)			12,5	12,5	25	25	25	25	37,5	50	50	50	75
Номинальный расход испарителя (м3/ч)		(1)	21,2	26,4	34,6	37,2	42,4	55,7	63,7	74,3	84,9	103,9	127,3
		(2)	19,1	23,8	31,4	33,5	38,3	50,2	57,4	66,9	76,5	94,1	114,8
Количество испарителей и контуров			1/одноконтурный	1/одноконтурный	1/одноконтурный	1/одноконтурный	1/одноконтурный	1/одноконтурный	1/одноконтурный	1/двухконтурный	1/двухконтурный	1/двухконтурный	1/двухконтурный
Заправка масла, (л)			5,3	10,6	10,6	10,6	10,6	15,9	15,9	21,2	21,2	31,8	31,8
Уровень звукового давления, (дБ)  (4)			51	56	55	55	55	56	58	60	60	62	64
Масса устройства, (кг)			1080	1310	1685	1705	1870	2175	2650	3130	3515	3985	5205



(1)   Значения указаны при температуре воды 120С на входе/70С на выходе, температуре окружающей среды 250С

(2)   Значения указаны при температуре воды 120С на входе/70С на выходе, температуре окружающей среды 330С

(3)   Значения указаны на основе температуры точки росы испарителя и конденсатора.

(4)   Значения, измеренные на расстоянии 10м от установки.

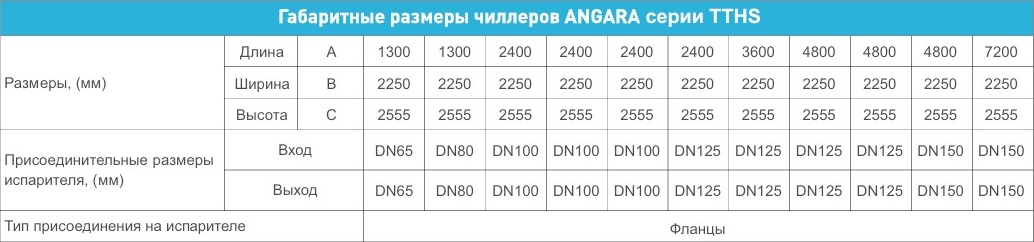

Размеры, (мм)	Длина	A	1300	1300	2400	2400	2400	2400	3600	4800	4800	4800	7200
	Ширина	B	2250	2250	2250	2250	2250	2250	2250	2250	2250	2250	2250
	Высота	C	2530	2530	2555	2555	2555	2555	2555	2555	2555	2555	2555
Присоединительные размеры испарителя, (мм)	Вход		2 1/2"	3"	DN100	DN100	DN100	DN125	DN125	DN125	DN125	DN150	DN150
	Выход		2 1/2"	3"	DN100	DN100	DN100	DN125	DN125	DN125	DN125	DN150	DN150
Тип присоединения на испарителе			Фланцы
Тип устройства			TTHS - 123	TTHS  - 153	TTHS - 201	TTHS - 216	TTHS - 247	TTHS - 324	TTHS - 370	TTHS - 432	TTHS - 494	TTHS - 604	TTHS - 740
Номинальная холодо-производительность, кВт	R410A	(1)	123,4	153,4	201,4	216	246,8	324	370,2	432	493,6	604,2	740,6
		(2)	111,2	138,2	182,4	194,6	222,4	291,9	333,6	389,2	444,8	547,2	667,2
Номинальная мощность компрессора, (кВт)	R410A	(1)	26	32,7	43,2	45,8	52	68,7	78	91,6	104	129,6	156
		(2)	31,2	39,1	51,6	55,2	62,4	82,8	93,6	110,4	124,8	154,8	187,2
Количество компрессоров			1	2	2	2	2	3	3	4	4	6	6
Количество контуров			1	1	1	1	1	1	1	2	2	2	2
Шаг регулирования			1	2	2	2	2	3	3	4	4	6	6
Кол-во вентиляторов х потребляемая мощность, (кВт)			2x1,8	2x1,8	4x1,8	4x1,8	4x1,8	4x1,8	6x1,8	8x1,8	8x1,8	8x1,8	12x1,8
Общий расход воздуха на конденсаторе(м3/с)			12,5	12,5	25	25	25	25	37,5	50	50	50	75
Номинальный расход испарителя (м3/ч)		(1)	21,2	26,4	34,6	37,2	42,4	55,7	63,7	74,3	84,9	103,9	127,3
		(2)	19,1	23,8	31,4	33,5	38,3	50,2	57,4	66,9	76,5	94,1	114,8
Количество испарителей и контуров
Заправка масла, (л)			5,3	10,6	10,6	10,6	10,6	15,9	15,9	21,2	21,2	31,8	31,8
Уровень звукового давления, (дБ)  (4)			51	52	55	55	55	56	58	60	60	62	64
Масса устройства, (кг)			940	1135	1525	1545	1610	1860	2275	2815	3005	3360	4455
(1)   Значения указаны при температуре воды 120С на входе/70С на выходе, температуре окружающей среды 250С (2)   Значения указаны при температуре воды 120С на входе/70С на выходе, температуре окружающей среды 330С (3)   Значения указаны на основе температуры точки росы испарителя и конденсатора. (4)   Значения, измеренные на расстоянии 10м от установки.
Размеры, (мм)	Длина	A	1300	1300	2400	2400	2400	2400	3600	4800	4800	4800	7200
	Ширина	B	2250	2250	2250	2250	2250	2250	2250	2250	2250	2250	2250
	Высота	C	2530	2530	2555	2555	2555	2555	2555	2555	2555	2555	2555
Присоединительные размеры испарителя, (мм)	Вход		2 1/2"	3"	4"	4"	4"	5"	5"	5"	5"	6"	6"
	Выход		2 1/2"	3"	4"	4"	4"	5"	5"	5"	5"	6"	6"
Тип присоединения на испарителе			Фланцы
